功能特性

2500万像素分辨率，像元尺寸4.5um

支持千兆网接口，无中继情况下，传输距离可到 100m

128MB 内存，用于图像缓存，且可使用单次触发进行多帧采集的buffer形式

安装方便灵活，相机上下前面板均有安装孔，可根据需求自行选择

兼容 GigE Vision V2.0 协议及 GenlCam标准，无缝链接第三方软件

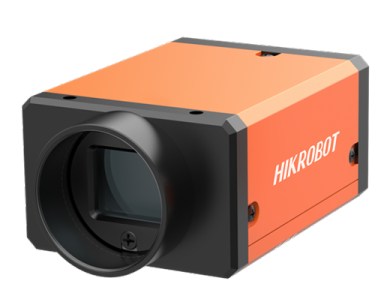

名称 2500 万像素 1.1” CMOS 千兆以太网工业面阵相机

通用

传感器类型 CMOS，全局快门

传感器型号 GMAX0505

像元尺寸 2.5 μm × 2.5 μm

靶面尺寸 1.1”

分辨率 5120×5120

最的大帧率 4.5 fps

动态范围 63 dB

信噪比 36 dB

增益 7.9 dB ~ 13.9 dB

曝光时间 12 μs ~ 10 sec

快门模式 支持自动曝光、手动曝光、一键曝光模式

黑白/彩色 黑白像素格式 Mono 8/10/10p/12/12p

Binning 支持 1 × 1，2 × 2，4 × 4

下采样 支持 1 × 1，2

× 2，4 × 4

镜像 支持水平镜像、垂直镜像

缓存容量 128 MB

电气特性

数据接口 GigE

数字I/O 6-pin Hirose 接头提供电源和 I/O：1 路光耦隔离输入(Line0)，1 路光耦隔离输

出(Line1)，1 路双向可配置非隔离 I/O（Line2）

供电 电压范围 5 ~ 15 VDC，支持 PoE 供电

典型功耗 ＜3.6 W@12 VDC

结构

镜头接口 C-mount

外形尺寸 29 mm x 44 mm × 59 mm

重量 约 100 g

IP防护等级 IP30（正确安装镜头以及线缆的情况下）

温度 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃

湿度 20% ~ 80%RH 无冷凝

一般规范

软件 MVS 或第三方支持 GigE Vision 协议软件

操作系统 WINOOWs XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits

协议标准 GigE Vision V2.0，GenICam

认证 CE，FCC，R

oHS，KC
